Bir Kafes Yapının Optimizasyonu

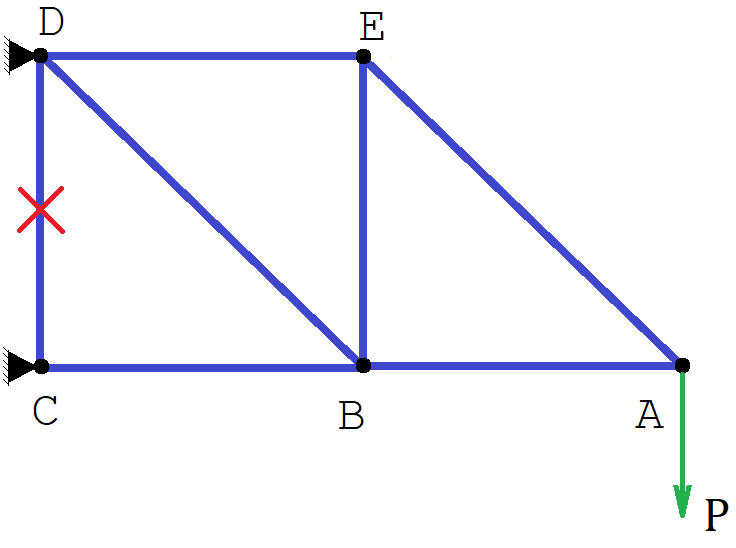

Şekil-1'de verilen kafes sistemin analiz sonuçlarına göre minimum RF ≌ 1 olarak hesaplanıyor.



Rezerv Faktörü (RF) = İzin verilen değer / Uygulanan değer



Soru şu: Sistemi optimum hale getirmek için neler yapılabilir (varsa)?



Cevaplarınızı yorumlar kısmında bekliyorum. Kolay gelsin...

Cevap: Öncelikle sistemde hiç yük taşımayan eleman(DC) sistemden çıkartılabilir.


İkinci olarak ise kafes sistemler herbir alt elemanının sadece ve sadece eksenel yük taşıdığı varsayımına dayanır. O nedenle elemanlara ya çekme kuvveti yahut da basma kuvveti gelir . Çekmeye maruz kalan elemanları optimize etmek kolaydır çünkü taşıyacağı yük kesit alanı ile doğru orantılıdır.

Ancak basmaya maruz kalan elemanlarda Euler burkulma tipinin analiz edilmesi gerektiğinden sadece alan değil aynı zamanda kesit atalet momentinin de gözönünde bulundurulması gerekir ki aşağıda verilen jirasyon yarıçapı(r) dediğimiz parametre bunu tanımlamaktadır. Daha da ileri giderek narinlik oranını(L/r) tanımlanabilir ki bu parametreyi olabildiğince küçük seçmek optimum tasarım için gereklidir.


Bu konuda eksik bıraktığım kısımlar olursa lütfen çekinmeden bana yazın...




Yorumlar

  1. Mates24 Mayıs 2020 12:30

    BD ve ya AE çubuklarından r adet de CE noktaları arasına koymak ve Aynı çubuklarını yarısı büyüklüğünde bir çubuk da B noktasından AE çubuğunun orta merkezine uzatmak sistemi tam bir kafes yapısına sokar. P yükünün sistemde oluşturduğu sehim azalır.

    YanıtlaSil
  2. Özcan Somuncu24 Mayıs 2020 14:26

    Merhaba Murat Bey,

    Optimizasyon türleri sistem ve kaynak önceliklerine göre maliyet, ağırlık gibi farklı çeşitler barındırsa da soruda ağırlık optimizasyonu aranması durumunda 2D topoloji optimizasyonu yapan basit programlar kullanılabilir. Bu programda sistemi analiz ettiğimizde aşağıdaki linkteki gibi bir tasarım çıkıyor. Bu tasarım ağırlık kriteri göz önünde bulundurulduğunda optimum sisteme yakındır.

    https://dosya.co/vr7p8iq9o0h5/Truss_Problem_SS.png.html

    Saygılarımla.

    YanıtlaSil
  3. Anıl24 Mayıs 2020 16:02

    DB yerine CE yapmak sistemi daha kararlı hale getirecektir. Yada DC ortasından EB Ortasına çekerdim.

    YanıtlaSil
  4. Mümin BİLAL24 Mayıs 2020 22:45

    Sistemdeki sıfır kuvvet çubukları varsa kaldırılmalıdı ayrıca konstrüksiyon izin verirse çubuklar bası yüküne Maruz bırakılmalıdır

    YanıtlaSil
  5. Murat Celik26 Mayıs 2020 07:06

    Yorum yapan herkese çok teşekkür ediyorum. Paylaşmaya devam...

    YanıtlaSil

Yorum Gönder
